Custom Grid Vacuum Table Vacuum Chuck Systems For Workpiece Processing Systemy do obróbki obrabianych części

MOQ:	1
Cena £:	100
standard packaging:	Standard Export Packaging
Delivery period:	15 working days
metoda płatności:	T/T, Western Union
Supply Capacity:	500pcs/day

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Place of Origin

CHINA

Nazwa handlowa

Orzecznictwo

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

Podkreślić:

Niestandardowe systemy szczotkowania próżniowego

Systemy przetwarzania Workpiece Vacuum Chuck

Stolik próżniowy do obróbki przedmiotu

Opis produktu

Systemy odkurzacza próżniowego na potrzeby obróbki obrabiarków

W skomplikowanym otoczeniu obróbki części roboczych poszukiwanie skutecznych i niezawodnych rozwiązań do utrzymywania części roboczych jest nieustanne.Niestandardowe systemy odkurzaczy na szalonych stołach pojawiły się jako technologia zmieniająca gręSystemy te zostały zaprojektowane w celu zaspokojenia różnorodnych potrzeb różnych gałęzi przemysłu, od produkcji po prototypowanie.poprzez bezpieczne trzymanie części roboczych podczas szerokiego zakresu operacji obróbki- Nie.

1Projektowanie i budowa

Podstawowa struktura

Podstawa specjalnego stołu próżniowego jest zazwyczaj wykonana z materiałów o wysokiej wytrzymałości, takich jak stali stopowej lub wysokiej jakości aluminium.co sprawia, że nadaje się do zastosowań związanych z obróbką ciężkich części roboczychZ drugiej strony wysokiej jakości aluminium może wytrzymać znaczne siły wywołane podczas obróbki, szlifowania lub innych operacji bez deformacji.oferuje lekką alternatywę o dobrej odporności na korozję, które mogą być korzystne w zastosowaniach, w których redukcja masy jest kluczowa, np. w przenośnych lub szybkich urządzeniach przetwarzających.

Podstawa jest precyzyjnie obrobiona, aby zapewnić płaską i gładką powierzchnię.Ta płaskość jest niezbędna do prawidłowego funkcjonowania układu odkurzacza próżniowego, ponieważ umożliwia jednolite rozkład próżni na powierzchni stołuW celu zwiększenia integralności strukturalnej i zdolności nośnej często dodaje się wzmocnienia do krytycznych obszarów podstawy, takich jak krawędzie i punkty montażu.

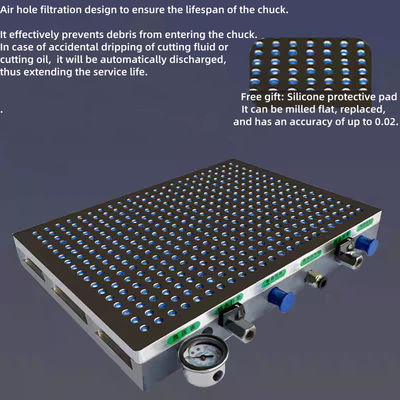

Konfiguracja wzorca siatki

Cechą charakterystyczną tych systemów jest układ sieciowy kanałów i portów próżniowych.Sieć precyzyjnie wierconych otworów i kanałów jest rozmieszczona w układzie siatkowym na powierzchni stołuLiczba, wielkość i rozstawienie otworów są starannie dostosowywane do specyficznych wymagań operacji obróbki obrabiarków.

Przykładowo przy przetwarzaniu małych i skomplikowanych elementów można włączyć większą gęstość mniejszych otworów.zapewnienie, aby delikatne części były mocno przymocowane bez uszkodzeniaNatomiast w przypadku większych lub nieregularnie ukształtowanych części roboczych większe otwory mogą być rozmieszczone dalej, zapewniając silną i równomiernie rozłożoną siłę próżni na większej powierzchni.

Wzorzec siatki umożliwia również stosowanie modułowych urządzeń i adapterów, które można łatwo podłączyć do siatki,umożliwiające szybkie i łatwe dostosowanie układu uchwytu do różnych geometrii obrabiarków- Nie.

Integracja kanału próżniowego.

Pod powierzchnią stołu znajduje się sieć kanałów próżniowych, które łączą otwory w sieci z centralnym źródłem próżniowym, takim jak wysokiej wydajności pompa próżniowa.Kanały próżniowe są zaprojektowane tak, aby skutecznie rozdzielić ciśnienie próżniowe do każdego z otworów w siatce- Nie.

Układ kanałów jest zoptymalizowany w celu zminimalizowania spadków ciśnienia i zapewnienia równomiernego rozproszenia siły próżni na całym stole.kanały próżniowe mogą być wyposażone w zawory lub regulatoryKomponenty te umożliwiają niezależną kontrolę ciśnienia próżni w różnych obszarach stołu.jeżeli przedmiot ma różną grubość lub wymaga różnych poziomów siły utrzymania w określonych regionach, ciśnienie próżni w tych obszarach można odpowiednio regulować.

Specyfikacje

Specyfikacja	Przyciąganie magnetyczne	Szerokość (mm)	Długość w mm	Wysokość (mm)	Masę (kg)
150*150	≥ 40 kg	150	150	80	13.5
150*300	≥ 40 kg	150	300	80	27
150*350	≥ 40 kg	150	350	80	31.5
150*400	≥ 40 kg	150	400	80	36
200*200	≥ 40 kg	200	200	80	24
200*300	≥ 40 kg	200	300	80	36
200*400	≥ 40 kg	200	400	80	48
200*500	≥ 40 kg	200	500	80	60
250*500	≥ 40 kg	250	500	80	75
300*300	≥ 40 kg	300	300	80	54
300*400	≥ 40 kg	300	400	80	72
300*500	≥ 40 kg	300	500	80	90
300*600	≥ 40 kg	300	600	80	108
300*800	≥ 40 kg	300	800	80	144
400*400	≥ 40 kg	400	400	80	96
400*500	≥ 40 kg	400	500	80	120
400*600	≥ 40 kg	400	600	80	144
400*800	≥ 40 kg	400	800	80	192
500*500	≥ 40 kg	500	500	80	150
500*600	≥ 40 kg	500	600	80	180
500*800	≥ 40 kg	500	800	80	240
600*800	≥ 40 kg	600	800	80	288
600*1000	≥ 40 kg	600	1000	80	360

2Zasada działania- Nie.

Wytwarzanie próżni i siła utrzymania

Po uruchomieniu źródła próżni powietrze jest szybko wydobywane przez otwory w siatce na powierzchni stołu.podczas gdy ciśnienie atmosferyczne nad przedmiotem pracy pozostaje stałeW rezultacie różnica ciśnienia wywiera siłę w dół na przedmiot, przyciskając go mocno o powierzchnię stołu.

Większość otworów w siatce zwiększa powierzchnię, na której działa siła próżni.prowadząc do silniejszej i bardziej jednolitej siły utrzymaniaSiła przytrzymująca jest bezpośrednio proporcjonalna do różnicy ciśnienia i powierzchni przedmiotu w kontakcie z stołem.Wzorzec siatki umożliwia bardziej efektywne przenoszenie siły próżni, zapewniając, aby element pozostawał na miejscu nawet podczas szybkich lub silnych operacji obróbki.

Dostosowanie do różnych materiałów przedmiotu- Nie.

Systemy odkurzacza próżniowego wykonane na zamówienie są bardzo elastyczne w stosunku do różnych materiałów.zapewnienie bezpiecznego uchwytuPrzy pracy z materiałami porowatymi, takimi jak niektóre rodzaje tworzyw sztucznych lub drewna, należy stosować silnik podłożowy.próżnia może przenikać przez pory, tworząc bardziej intymne połączenie pomiędzy elementem roboczym a stołem.

Na przykład w operacji obróbki, w której przetwarzana jest część metalowa o nieco szorstkiej powierzchni, tabela próżniowa sieciowa może nadal utrzymać część bezpiecznie ze względu na wiele punktów ssania.W procesie szlifowania z porowym plastikowym kawałkiem roboczym, próżnia może przenikać do porów, zwiększając siłę przytrzymującą i uniemożliwiając poruszanie się obrabiarki podczas szlifowania.

3. Zalety w przetwarzaniu obrabiarków- Nie.

Precyzyjne przetwarzanie.

W procesie obróbki obrabiarków precyzja jest często najwyższym priorytetem.minimalizowanie wszelkich ruchów lub wibracji obrabiarków podczas obróbkiJednolity rozkład próżni w całej sieci zapewnia, że narzędzia przetwarzające mogą działać z wysoką precyzją.

Na przykład podczas frezowania złożonych kształtów lub wiercenia precyzyjnych otworów w przedmiocie,Stabilny uchwyt zapewniony przez układ chuck umożliwia sprzętowi przetwarzania dokładne wykonywanie zaprogramowanych operacji.Możliwość utrzymania części roboczej w miejscu zmniejsza ryzyko odchylenia narzędzia i zapewnia spełnienie tolerancji obróbki.Produkcja wyrobów medycznych, i elektroniki, gdzie nawet najmniejsze odstępstwo od wymaganych specyfikacji może mieć znaczące konsekwencje.

Różnorodność wielkości i kształtu przedmiotów

Niestandardowa konstrukcja stołu próżniowego sieci pozwala na dużą wszechstronność w obsłudze różnych rozmiarów i kształtów obrabiarków.,układ kołowy może być dostosowany do zapewnienia bezpiecznego uchwytu, modułowy charakter układu siatki umożliwia stosowanie niestandardowych urządzeń i adapterów,o pojemności nieprzekraczającej 10 W- Nie.

Na przykład przy obróbce dużego i nierównomiernego przedmiotu można przymocować do siatki na zamówienie urządzenie, które utrzyma przedmiot w prawidłowej pozycji.Możliwość dostosowania się do różnych rozmiarów i kształtów przedmiotów roboczych sprawia, że stół próżniowy sieciowy nadaje się do szerokiego zakresu zastosowań, od rozwoju prototypu do produkcji seryjnej.

Szybka konfiguracja i zmiana

W środowisku produkcyjnym czas ma kluczowe znaczenie.Operatorzy mogą łatwo umieścić przedmiot do pracy na stole i użyć modułowych urządzeń lub adapterów, aby zabezpieczyć go na miejscuNastępnie można uruchomić system próżniowy, aby mocno utrzymać przedmiot.

W przypadku wymiany części roboczych proces jest równie szybki: można uwolnić próżnię, usunąć lub przesunąć urządzenia lub adaptery,i nowy element można umieścić i zabezpieczyć w krótkim czasieTa wydajność zmniejsza czas całego cyklu produkcji i zwiększa wydajność.

4. Opcje dostosowywania- Nie.

Projektowanie wzorów siatki

Wzorzec siatki stołu próżniowego może być dostosowany do spełnienia specyficznych potrzeb różnych zastosowań obróbki obrabiarków.i układ otworów w siatce można dostosować na podstawie wielkości, kształt i materiał części roboczych.

Na przykład w procesie przetwarzania, w którym potrzebna jest obróbka dużej liczby małych, nieregularnie ukształtowanych elementów,sieć może być zaprojektowana z wysokiej gęstości wzoru małych otworów, aby zapewnić bezpieczne trzymanie każdego elementuW przeciwieństwie do tego, w przypadku obróbki dużych i płaskich części roboczych siatka może mieć mniejszą liczbę większych otworów, rozmieszczonych dalej, aby zapewnić silne przyczepienie się do dużej powierzchni.

Wystarczy.

System próżniowy stołu próżniowego sieci można dostosować do optymalizacji jego wydajności dla różnych materiałów i operacji przetwarzania.Ciśnienie próżni może być regulowane za pomocą regulatorów, aby zapewnić bardziej lub mniej silne trzymanieSystem może być również wyposażony w czujniki monitorujące ciśnienie próżni i zapewniające jego stabilność.

W niektórych przypadkach system próżniowy może być zintegrowany z systemem sterowania sprzętem przetwarzającym, umożliwiając automatyczne sterowanie magazynem próżniowym w oparciu o proces przetwarzania.ciśnienie próżni może być zwiększone podczas szybkich lub silnych operacji obróbki, aby zapewnić silniejszy przyczepność, a następnie zmniejsza się podczas bardziej delikatnych operacji wykończenia, aby uniknąć uszkodzenia obrabiarkę.

5Instalacja i utrzymanie- Nie.

Proces instalacji

Instalacja niestandardowego układu odkurzacza na maszyny do obróbki obrabiarków obejmuje kilka kroków.Może to wymagać zastosowania odpowiednich uchwytów i mocowań w celu zapewnienia stabilnościŹródło próżni, takie jak pompa próżniowa, jest następnie podłączone do portów próżniowych stołu, a połączenia sprawdzane są pod kątem wycieków.

Po zakończeniu instalacji fizycznej system próżni musi zostać skalibrowany w celu zapewnienia prawidłowego wytwarzania i dystrybucji próżni.badanie wydajności uszczelniającej stołu, oraz weryfikacja funkcjonalności wszelkich zintegrowanych czujników lub urządzeń sterujących.system sterowania sprzętu przetwórczego może być skonfigurowany tak, aby działał w połączeniu z systemem stołu próżniowego- Nie.

Wymagania w zakresie utrzymania

Utrzymanie układów podgrzewaczy jest stosunkowo proste, ważne jest regularne sprawdzanie powierzchni stołu pod kątem wszelkich oznak zużycia, uszkodzenia lub zanieczyszczenia.Otwory w siatce powinny być okresowo czyszczone w celu usunięcia wszelkich zanieczyszczeń lub cząstek, które mogą blokować przepływ próżni. Kanały próżniowe i powiązane z nimi elementy należy sprawdzić pod kątem zablokowań lub przecieków.

Pompę próżniową i jej elementy należy utrzymywać zgodnie z instrukcjami producenta, w tym regularnie wymieniać olej, wymieniać filtry i sprawdzać jej działanie.Plomby i uszczelki w układzie próżniowym należy regularnie sprawdzać i wymieniać w przypadku wystąpienia jakichkolwiek oznak wyciekuWykonując te procedury konserwacji, systemy szczotkowania próżniowego stołu podciśnieniowego mogą utrzymać swoją wydajność i niezawodność przez dłuższy czas.

6Wniosek- Nie.

Systemy odkurzaczy próżniowych są niezbędnym rozwiązaniem do przetwarzania obrabiarków.i liczne zalety sprawiają, że nadają się do szerokiego zakresu zastosowań w różnych gałęziach przemysłuNiezależnie od tego, czy chodzi o osiągnięcie precyzji w produkcji zaawansowanej technologicznie, czy zwiększenie wydajności w ogólnej produkcji, systemy te oferują niezawodne i wydajne rozwiązanie.Jeśli zajmujesz się obróbką części roboczych i chcesz poprawić wydajność systemu obróbki, rozważyć inwestowanie w niestandardowy system odkurzacza na stole próżniowym.Skontaktuj się z naszym zespołem ekspertów, aby dowiedzieć się, w jaki sposób ten innowacyjny system może być dostosowany do Twoich konkretnych potrzeb i podnieść możliwości przetwarzania obrabiarków do następnego poziomu.
