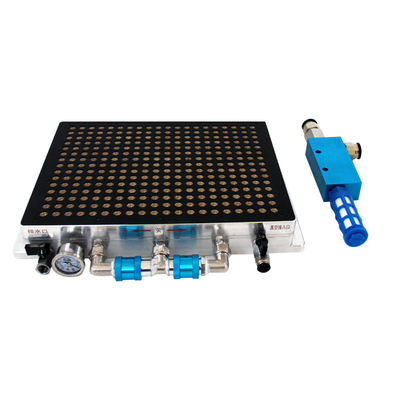

Płyty próżniowe stałe szki dla centrów obróbki CNC i frezarek CNC

MOQ:	1
Cena £:	100
standard packaging:	Standard Export Packaging
Delivery period:	15 working days
metoda płatności:	T/T, Western Union
Supply Capacity:	500pcs/day

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Place of Origin

CHINA

Nazwa handlowa

Orzecznictwo

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

Podkreślić:

Maszyny frezowe CNC Stoły próżniowe

Centrum obróbki CNC Stoły próżniowe

Trwałe szczotki z stołami próżniowymi

Opis produktu

Tabele próżniowe z stałymi sztukami do centrów obróbki CNC i frezarek CNC

W dynamicznym i wysoce konkurencyjnym świecie obróbki CNC systemy utrzymywania pracy odgrywają kluczową rolę w określeniu jakości, precyzji i wydajności procesu produkcyjnego.Stoły próżniowe wyposażone w trwałe czoki stały się rewolucyjnym rozwiązaniem, spełniające szczególnie potrzeby centrów obróbki CNC i frezarek CNC.Te zaawansowane urządzenia do utrzymywania pracy oferują unikalną kombinację funkcji, które zwiększają wydajność tych maszyn i otwierają nowe możliwości dla złożonych i precyzyjnych obróbek- Nie.

1Projektowanie i konstrukcja stołów próżniowych z stałymi szczotkami- Nie.

Podstawowa struktura

Podstawa stołu próżniowego z stałym przewodu jest zazwyczaj wykonana z materiałów o wysokiej wytrzymałości, takich jak stali stopowej lub aluminium.co sprawia, że nadaje się do zastosowań maszynowych ciężkichZ drugiej strony aluminium oferuje lekką alternatywę bez poświęcania zbyt dużej wytrzymałości.który może być korzystny dla maszyn, w których ciężar układu przytrzymującego wpływa na ogólną wydajność, takie jak szybkie frezarki CNC.

Podstawa jest zaprojektowana z płaską i gładką powierzchnią, co ma kluczowe znaczenie dla zapewnienia jednolitego rozkładu próżni i bezpiecznego trzymania przedmiotu.W celu osiągnięcia wysokiego stopnia płaskości stosuje się precyzyjne techniki obróbkiTa płaska powierzchnia służy również jako podstawa do integracji trwałego chucka i systemu próżni.

Stała integracja Chuck

W podstawie stołu próżniowego znajdują się potężne magnesy trwałe, zwykle wykonane z materiałów rzadko występujących na ziemi, takich jak neodym, znany ze swoich silnych pól magnetycznych.Magnesy stałe są rozmieszczone w strategicznym wzorze, aby wygenerować jednolite pole magnetyczne na całej powierzchni stołuTo pole magnetyczne jest zaprojektowane tak, aby przyciągać ferromagnetyczne przedmioty robocze, zapewniając początkowe i bezpieczne trzymanie.

Siłę i rozkład pola magnetycznego można dostosować do specyficznych wymagań operacji obróbki.w zastosowaniach, w których należy trzymać małe i delikatne obrabiarkiW przypadku większych i cięższych przedmiotów można skonfigurować silniejsze pole magnetyczne w celu zapewnienia mocnego uchwytu.

Projektowanie systemu próżniowego

System próżniowy jest integralną częścią stołu próżniowego.Te kanały są podłączone do źródła próżniWykorzystuje się w tym celu pompę próżniową o wysokiej wydajności, która jest starannie zaprojektowana i umieszczona tak, aby ciśnienie próżniowe było równomiernie stosowane na powierzchni przedmiotu.

Powierzchnia stołu może mieć szereg małych otworów lub rowków, które są podłączone do kanałów próżniowych.tworzenie różnicy ciśnienia między górną i dolną częścią obróbkiTa różnica ciśnienia wywiera siłę w dół na przedmiot, mocno przyciskając go do powierzchni stołu.Połączenie siły magnetycznej z trwałego chuck i siły próżni zapewnia silne i niezawodne rozwiązanie pracy.

Specyfikacje

Specyfikacja	Przyciąganie magnetyczne	Szerokość (mm)	Długość w mm	Wysokość (mm)	Masę (kg)
150*150	≥ 40 kg	150	150	80	13.5
150*300	≥ 40 kg	150	300	80	27
150*350	≥ 40 kg	150	350	80	31.5
150*400	≥ 40 kg	150	400	80	36
200*200	≥ 40 kg	200	200	80	24
200*300	≥ 40 kg	200	300	80	36
200*400	≥ 40 kg	200	400	80	48
200*500	≥ 40 kg	200	500	80	60
250*500	≥ 40 kg	250	500	80	75
300*300	≥ 40 kg	300	300	80	54
300*400	≥ 40 kg	300	400	80	72
300*500	≥ 40 kg	300	500	80	90
300*600	≥ 40 kg	300	600	80	108
300*800	≥ 40 kg	300	800	80	144
400*400	≥ 40 kg	400	400	80	96
400*500	≥ 40 kg	400	500	80	120
400*600	≥ 40 kg	400	600	80	144
400*800	≥ 40 kg	400	800	80	192
500*500	≥ 40 kg	500	500	80	150
500*600	≥ 40 kg	500	600	80	180
500*800	≥ 40 kg	500	800	80	240
600*800	≥ 40 kg	600	800	80	288
600*1000	≥ 40 kg	600	1000	80	360

2Zasada działania- Nie.

Przyciąganie magnetyczne.

Gdy ferromagnetyczny przedmiot jest umieszczony na stole próżniowym z trwałym zaciskiem, magnesy stałe natychmiast wytwarzają siłę magnetyczną.Ta siła magnetyczna przyciąga przedmiot do stołuPrzyciąganie magnetyczne pomaga szybko i precyzyjnie ustawić przedmiot na stole.Zapewnia również, że przedmiot pozostaje w bliskim kontakcie z powierzchnią stołu, co jest niezbędne do skutecznego działania systemu próżniowego.

Próżnica - utrzymywanie wspomagane

Po umieszczeniu przedmiotu i utrzymaniu go przez siłę magnetyczną uruchamia się system próżni.Pompa próżniowa tworzy obszar o niskim ciśnieniu pod przedmiotem przez wydobywanie powietrza przez otwory na powierzchni stołuCiśnienie atmosferyczne na powierzchni obrabialnego przedmiotu mocno przyciska go do stołu.Połączony efekt siły magnetycznej i różnicy ciśnienia wytwarzanej w próżni powoduje bardzo silną siłę utrzymania- Nie.

Siła magnetyczna działa jako siła uzupełniająca siłę próżni.nawet w sytuacjach, w których ciśnienie próżni może być nieco nierównomierneTen mechanizm podwójnego działania umożliwia bezpieczne trzymanie części roboczych nawet podczas szybkich operacji obróbkowych, w których na części roboczej wywiera się znaczne siły.

3. Zalety w centrach obróbki CNC- Nie.

Precyzyjne obróbki

W centrach obróbki CNC precyzja jest najważniejsza.minimalizujące ruch lub wibracje przedmiotu podczas obróbkiJednolite rozkład sił magnetycznych i próżni na powierzchni obrabialnego przedmiotu zapewnia, że narzędzia obróbcze mogą pracować z wysoką precyzją.

Na przykład podczas frezowania złożonych kształtów lub wiercenia precyzyjnych otworów w przedmiocie,Stabilny uchwyt zapewniony przez stół próżniowy i stały czuk pozwala centrum obróbki CNC wykonywać zaprogramowane operacje precyzyjnieDokładność ta jest kluczowa w takich gałęziach przemysłu, jak lotnictwo, produkcja urządzeń medycznych i elektronika.gdzie nawet najmniejsze odstępstwo od wymaganych specyfikacji może mieć znaczące konsekwencje- Nie.

Szybkie obróbki

Centrum obróbki CNC jest często wykorzystywane do szybkiego obróbki w celu osiągnięcia efektywnego usuwania materiału.Stoły próżniowe z stałymi kołami mogą wytrzymać duże prędkości obrotowe i siły dynamiczne związane z tymi operacjami. Silne i bezpieczne uchwycenie obrabialnego przedmiotu zapewnia, że pozostaje on mocno na miejscu, nawet przy dużych prędkościach wrotów.

Dzięki temu możliwe są agresywne strategie obróbki, takie jak operacje z dużym zasięgiem i głębokością cięcia, bez ryzyka poślizgu części roboczej.wysokiej prędkości obróbki części silnika jest możliwe dzięki niezawodnemu uchwytowi roboczemu zapewnionemu przez stolik próżniowy i stały chuck, co prowadzi do zwiększenia wydajności i skrócenia czasu produkcji.

Różnorodność materiałów do wykonania

Takie stoliki próżniowe są bardzo wszechstronne, gdy chodzi o materiały, z których wykonywany jest przedmiot, i mogą bezpiecznie utrzymywać materiały ferromagnetyczne, takie jak różnego rodzaju stal, żelazo i niektóre stopy niklowe.Dodatkowo, przy użyciu odpowiednich urządzeń podłączających lub adapterów, mogą być również wykorzystywane do przechowywania materiałów nieferomagnetycznych.Siłę magnetyczną można regulować w niektórych modelach, aby dostosować się do różnych poziomów wrażliwości magnetycznej w obróbce- Nie.

Ta wszechstronność sprawia, że stoły próżniowe nadają się do szerokiego zakresu przemysłu i zastosowań.Niezależnie od tego, czy jest to obróbka części metalowych w przemyśle produkcyjnym, czy praca z materiałami złożonymi w przemyśle lotniczym., stół próżniowy z stałym kołem może zapewnić niezawodne rozwiązanie do utrzymywania pracy.

4Korzyści w frezarkach CNC- Nie.

Bezpieczne miejsce pracy dla operacji frezowania

Maszyny frezowe CNC są używane do różnych operacji frezowych, w tym frezowania twarzy, frezowania końców i frezowania konturów.Stoły próżniowe z stałymi czakami zapewniają bezpieczne trzymanie przedmiotuPołączenie sił magnetycznych i próżni uniemożliwia wszelkie ruchy przedmiotu, co pozwala fresownikowi dokonywać precyzyjnych cięć.

Przykładowo, podczas frezowania skomplikowanego konturu na obrabianym przedmiocie, stabilny uchwyt zapewniony przez stół próżniowy i stały czuk zapewnia, że frezarka dokładnie podąża za zaprogramowaną ścieżką.W rezultacie powstaje wysokiej jakości powierzchnia mielonego z ściśle dopuszczalnymi tolerancjami- Nie.

Szybka konfiguracja i zmiana

W środowisku produkcyjnym czas ma kluczowe znaczenie.Operatorzy mogą po prostu umieścić przedmiot na stoleW przypadku zmiany części roboczej proces jest równie szybki.Wyzwala się próżnia, a siłę magnetyczną można łatwo pokonać, aby usunąć przedmiot.

W środowisku pracy w zakładzie, w którym przetwarzane są wiele małych partii prac,szczególnie wartościowa jest możliwość szybkiego przełączania się między różnymi częściami obróbkowymi, co pozwala na szybsze czasy realizacji i zwiększenie satysfakcji klientów.

5- personalizacja i integracja- Nie.

Opcje dostosowania

Płyty próżniowe z stałymi kołami mogą być dostosowywane do spełnienia specyficznych potrzeb różnych zastosowań obróbki.Rozmiar i kształt stołu można dostosować do wymiarów centrum obróbki CNC lub frezarki i obróbkiSiłę pola magnetycznego i jego rozkład można również regulować w celu optymalizacji siły przytrzymującej dla różnych materiałów i kształtów obróbki.

Na przykład w procesie obróbki, w którym konieczne jest obróbka dużej liczby małych, nieregularnie ukształtowanych części roboczych,pole magnetyczne może być skonfigurowane w taki sposób, aby zapewniało silne uchwycenie w miejscach, w których elementy robocze mają największy kontakt z stołemPonadto system próżniowy może być dostosowany do różnych poziomów ciśnienia próżniowego, w zależności od wymagań procesu obróbki.

Integracja z maszynami CNC

Stoły próżniowe z stałymi kołami są zaprojektowane w taki sposób, aby można je było łatwo zintegrować z centrami obróbki CNC i frezarami.Proces integracji zazwyczaj polega na podłączeniu źródła próżni do stołu i kalibracji układu sterowania maszyny CNC do pracy w tandemie z urządzeniem przytrzymującym pracęW niektórych przypadkach maszyna CNC może być zaprogramowana do automatycznego aktywowania i dezaktywowania układów próżniowych i magnetycznych w oparciu o sekwencję obróbki.

Bezproblemowa integracja stołu próżniowego i trwałego koła z maszynami CNC umożliwia precyzyjną kontrolę procesu obróbki.System sterowania maszyną może uwzględniać warunki pracy, zapewniając dokładne wykonanie operacji obróbkowych.dalsze zwiększenie wydajności i zmniejszenie ryzyka błędów ludzkich- Nie.

6Instalacja i konserwacja

Proces instalacji

Instalacja stołu próżniowego z trwałym kołem w centrum obróbki lub frezarce CNC wymaga kilku kroków.Może to wymagać zastosowania odpowiednich uchwytów i mocowań w celu zapewnienia stabilnościŹródło próżni, takie jak pompa próżniowa, jest następnie podłączone do portów próżniowych stołu, a połączenia sprawdzane są pod kątem wycieków.

Po zakończeniu instalacji fizycznej systemy magnetyczne i próżniowe muszą zostać skalibrowane w celu zapewnienia prawidłowego działania.badania ciśnienia próżniowego, oraz weryfikacji działania wszelkich zintegrowanych czujników lub urządzeń sterujących.system sterowania maszyny CNC może być skonfigurowany tak, aby rozpoznawać i komunikować się z urządzeniem przytrzymującym pracę- Nie.

Wymagania w zakresie utrzymania

Opieka nad stołami próżniowymi z trwałymi przewody jest stosunkowo prosta, dlatego ważne jest regularne sprawdzanie powierzchni stołu pod kątem wszelkich oznak zużycia, uszkodzenia lub zanieczyszczenia.Komponenty magnetyczne należy sprawdzić pod kątem wszelkich oznak demagnetyzacjiW celu zapewnienia prawidłowego przepływu powietrza należy okresowo oczyszczać kanały i otwory próżniowe.

Pompę próżniową i powiązane z nią elementy należy utrzymywać zgodnie z instrukcjami producenta, w tym regularnie zmieniać olej, wymieniać filtry i sprawdzać jej działanie.Plomby i uszczelki w układzie próżniowym należy regularnie sprawdzać i wymieniać w przypadku wystąpienia jakichkolwiek oznak wyciekuWykonując te procedury konserwacji, stolik próżniowy z stałym kołem może utrzymać swoją wydajność i niezawodność przez dłuższy czas.

7Wniosek.

Płyty próżniowe z stałymi czkami są niezbędnym rozwiązaniem do utrzymywania pracy w centrach obróbki CNC i frezarkach CNC.wraz z ich możliwości dostosowania i łatwość integracji, czyni je odpowiednimi do szerokiego zakresu zastosowań w różnych gałęziach przemysłu.Czy to osiągnięcie precyzji w produkcji zaawansowanych technologii, czy zwiększenie wydajności w środowiskach masowej produkcji.Jeśli zajmujesz się obróbką CNC i chcesz poprawić wydajność swoich maszyn, możesz skorzystać z tych urządzeń.rozważyć inwestowanie w stolik próżniowy z stałym chuck. Skontaktuj się z naszym zespołem ekspertów, aby dowiedzieć się, w jaki sposób to innowacyjne rozwiązanie może być dostosowane do Twoich konkretnych potrzeb i podnieść Twoje możliwości obróbki CNC na wyższy poziom.
